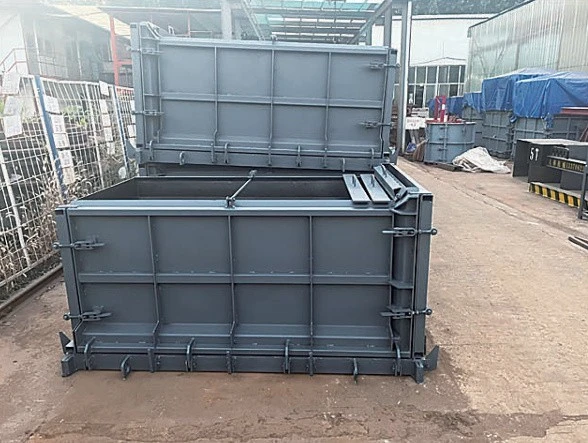

Moldes de canalson herramientas especializadas para la fabricación de componentes de canales prefabricados de hormigón de diversas configuraciones. Diseñados con requisitos de rendimiento hidráulico, integridad estructural y durabilidad, utilizan materiales de alta-calidad (acero Q235B/plásticos ABS) y mecanizado CNC para lograr una tolerancia dimensional de ±1,5 mm.

Aplicaciones

Diseñado para fabricar componentes de canales prefabricados utilizados en sistemas de riego, drenaje y conducción de agua, incluidas redes de riego agrícola, canales hidráulicos de transferencia de agua, sistemas municipales de drenaje de aguas pluviales e instalaciones de drenaje industrial.

Los moldes pueden producir componentes de canal adaptables a varios gradientes (1-5%), caudales (0,1-5m³/s) y condiciones de calidad del agua (pH3-11) para optimizar la asignación y utilización de los recursos hídricos.

Campos de aplicación

Infraestructura agrícola

Canales de riego para tierras agrícolas, incluidos canales principales, laterales y de campo para un suministro eficiente de agua a los cultivos.

Ingeniería Hidráulica

Canales-de transferencia de agua a gran escala, aliviaderos de embalses y sistemas de drenaje de presas para la gestión de recursos hídricos y el control de inundaciones.

Ingeniería Municipal

Sistemas urbanos de drenaje de aguas pluviales y recogida de aguas residuales para evitar encharcamientos.

Aplicaciones industriales

Sistemas de drenaje de fábricas y canales de circulación de agua de refrigeración para la gestión de aguas industriales.

Parámetros dimensionales

Parámetro	Especificación	Notas
Formas de sección transversal-	Rectángulo/U/Trapezoidal/Semi-circulo	Según EN 1433 Clase D400
Longitud	1-6 m (estándar)	Personalizable
Espesor de la pared	30-100 mm	Basado en el cálculo de carga

Propiedades de los materiales

Componente	Material	Características clave
Molde de acero	Acero Q235B/Q345B	• Capacidad de carga de 50 toneladas • Mayor o igual a 1000 ciclos de desmoldeo
Molde de plastico	Plástico de ingeniería ABS/PP	• 35% más ligero que el acero • Resistencia a la corrosión pH3-11

Tabla de parámetros técnicos

Parámetro	Indicador técnico	Observaciones
Eficiencia de producción	Molde de plástico: 10 a 30 piezas/día	Depende del tamaño del molde, el proceso (inyección/estampado) y el tiempo de curado.
Ciclos de desmolde	Molde de Plástico: Mayor o igual a 500 ciclos	Relacionados con material y mantenimiento; el cuidado adecuado prolonga la vida útil
Rendimiento hidráulico	Coeficiente de rugosidad de Manning (n): 0,01–0,017	Los valores "n" más bajos reducen la resistencia al flujo, lo que mejora la eficiencia
Fuerza compresiva	Mayor o igual a 20MPa (Estructura de canales)	Garantiza que no se produzcan grietas ni deformaciones bajo relleno o cargas vehiculares.
Grado de impermeabilidad	P6–P8	Evita fugas durante el funcionamiento normal
Tolerancia dimensional	Longitud: ±2 mm, Ancho: ±2 mm, Altura: ±3 mm	Logrado mediante mecanizado de precisión y medidas de control de calidad.

Características del producto

01/

Formas y especificaciones diversificadas

Capaz de producir componentes de canales prefabricados en varias configuraciones para cumplir con los requisitos hidráulicos en diferentes escenarios de ingeniería. Por ejemplo, los canales rectangulares son ideales para aplicaciones de alto-flujo y espacio-limitado; Los canales en forma de U-ofrecen una eficiencia hidráulica superior para drenaje y transporte de agua; Los canales trapezoidales proporcionan una mayor estabilidad de la pendiente, comúnmente utilizados en la modernización de canales de tierra. Las dimensiones personalizables garantizan un rendimiento hidráulico óptimo según los caudales, las pendientes y las condiciones del sitio.

02/

Ventajas materiales

Los moldes de plástico de ingeniería son livianos, lo que facilita su manipulación e instalación en el sitio, lo que resulta particularmente ventajoso para componentes prefabricados de pequeña escala. Su resistencia a la corrosión (compatible con agua con pH de 3 a 11) prolonga la vida útil. Los moldes de acero, con alta resistencia, son adecuados para canales de trabajo grande/pesado-(por ejemplo, canales de transferencia hidráulica o sistemas de drenaje municipales bajo cargas vehiculares), ofreciendo una capacidad de carga de 50 toneladas y 1,000+ ciclos de desmolde.

03/

Rendimiento hidráulico

Las superficies de molde mecanizadas con precisión-alcanzan los coeficientes de rugosidad de Manning (n=0.010–0,017), lo que reduce la resistencia al flujo entre un 15 y un 20 % en comparación con las soluciones fundidas-in-. Las secciones transversales-optimizadas mantienen regímenes de flujo estables, lo que evita la sedimentación y la socavación para un funcionamiento confiable-a largo plazo.

04/

Sistemas conjuntos

Múltiples tipos de conexión: juntas a tope (instalación rápida), machihembrado-y-(impermeabilización IP68) y campana-espiga (resistente-sísmica). Los enclavamientos mecánicos mejoran el sellado, mientras que las juntas a tope simples se adaptan a aplicaciones de sellado no-críticas.

05/

Eficiencia de producción

Tiempo de ciclo:Moldes de plástico: 15-30 min/pieza (moldeo por inyección); Moldes de acero: 45–90 min/pieza (estampación/fundición).

Desmoldeo: <5° draft angle design ensures smooth release for both plastic and steel components.

Clientes objetivo

Plantas Prefabricadas De Hormigón

Producción en masa para proyectos agrícolas/hidráulicos/municipales/industriales.

Contratistas hidráulicos

Fabricación in situ para conducción y drenaje de agua.

Empresas de ingeniería municipales

Sistemas de drenaje urbano/pluviales.

Equipos de riego agrícola

Canales de suministro de agua a tierras de cultivo.

Palabras clave

Molde de canal

Molde de canal prefabricado

Molde de canal de polímero

Molde de canal de servicio pesado-

Molde de producción de alta-eficiencia

Sistema de molde de canal modular

Valor del producto

Seguro de calidad

Calidad estable con dimensiones precisas (±1,5 mm/m), excelente rendimiento hidráulico/estructural (mayor o igual a 20 MPa), cumple con ISO 9001 y EN 1433, minimizando fugas/sedimentación.

Control de costos

Los moldes de alta-eficiencia (500+/1000+ ciclos) reducen los costos unitarios entre un 20% y un 40%. La flexibilidad del material (p. ej., plástico para canales pequeños) reduce los gastos de transporte/instalación en un 30%.

Eficiencia de la construcción

Las juntas estandarizadas reducen el tiempo de instalación en un 45%, ideal para proyectos de drenaje/inundación de emergencia.

Sostenibilidad

La producción centralizada logra una utilización del material del 95%; El sistema hidráulico optimizado ahorra un 25 % de agua en comparación con los canales de tierra.
